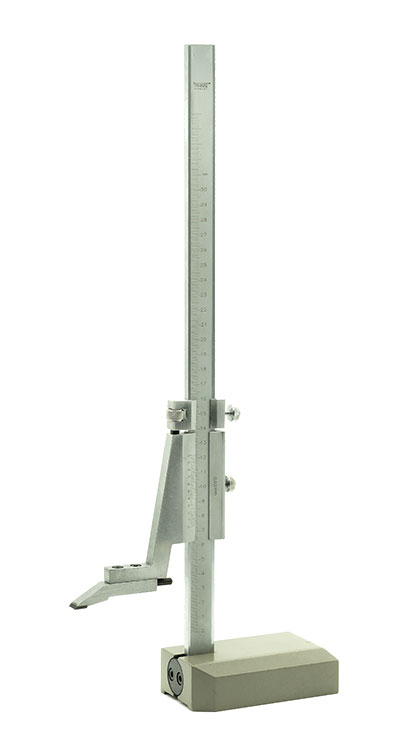

Höhenreißer analog bis 1500 mm Messbereich

Höhenreißer analog

  • Skala und Nonius mattverchromt
  • Mit Feineinstellung
  • Inklusive auswechselbarer Anreißnadel
  • Ab 500 mm mit fester Anreißnadel

Messbe-
reich mm
Ablesung
mm
Preis
in €
Artikel-
Nr.
0 - 200 0,02 54,- 8957
0 - 300 0,02 65,- 8958
0 - 500 0,02 105,- 8959
0 - 1000 0,02 406,- 28747

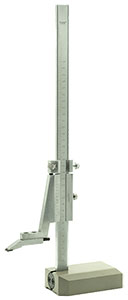

Analoger Höhenreißer 0 - 1000 mm

Höhenreißer von HELIOS - PREISSER

mit Feineinstellung oder Feinjustierung

  • Messstange aus Spezialstahl
  • Nonius und Skala mattverchromt
  • Parallaxfreie Ablesung
  • Ablesung 0,02 mm
  • Führungsstange 30 x 12 mm
  • Stahlfuß mit Schmutznuten
  • Mit Feineinstellung(1) oder
    Feinjustierung mit Zahnstange(2)
  • Mit auswechselbarer Anreißnadel
  • Hartmetall-bestückt

Messbe-
reich mm
Standfuß-
größe mm
Stange
mm
F/Z Preis
in €
Artikel-
Nr.
300 145 x 90 x 44 30 x 12 1 439,- 50516
300 145 x 90 x 44 30 x 12 2 497,- 50519
600 189 x 118 x 44 30 x 12 1 549,- 50517
600 189 x 118 x 44 30 x 12 2 627,- 50520
1000 189 x 118 x 44 30 x 12 2 865,- 50521

Ersatz-Anreißnadel Länge Preis in € Artikel-Nr.
75 mm 129,- 50490
150 mm 150,- 50491

Analoge Höhenreißer von Helios - Preisser

Zahnstangen - Feinjustierung am Höhenreißer
(2) Zahnstangen-
feinjustierung

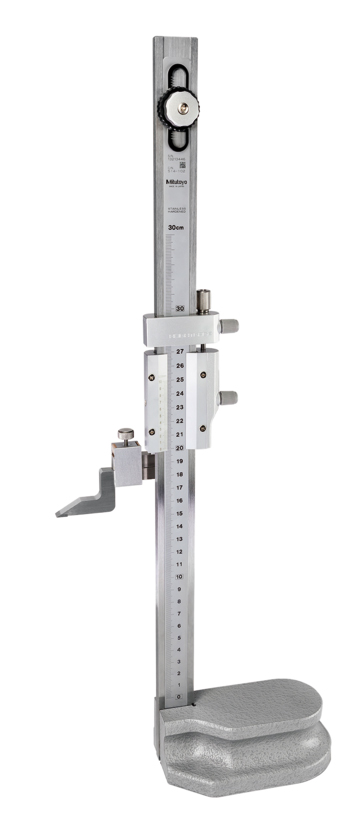

Höhenreißer von Mitutoyo

  • Serie 514
  • Präzise und schnelle Ablesung durch mattverchromten
    Maßstab und Nonius
  • Maßstab gehärtet und geschliffen
  • Mit Feinverstellung
  • Hauptskala justierbar,
    mit großen Ziffern
  • Anreißnadel gekröpft und
    hartmetallbestückt
  • Ablesung 0,02 mm
  • Noniuseinstellung 15 mm für Modelle bis 600 mm und 25 mm
    für Modelle 1000 mm und 1500 mm
  • Einschließlich Anreißnadel, Halter und Schutzhülle

Messbe-
reich mm
Genauigkeit mm Feinverstellung mm Länge Anreißnadel mm Gewicht kg Preis in € Artikel-
Nr.
0 - 300 +/- 0,04 4 32 3,1 488,- 21428
0 - 450 +/- 0,05 4 32 3,5 939,- 52230
0 - 600 +/- 0,05 7 32 7,4 1.291,- 21430
0 - 1000 +/- 0,07 6 42 20,0 2.742,- 21431

Ableselupe
für Messbereiche mm
Preis
in €
Artikel-
Nr.
300, 450, 600 47,- 22360
1000 52,- 22362

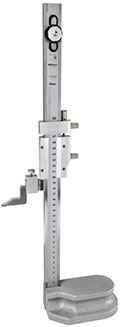

Analoger Höhenreißer von Mitutoyo

Höhenreißer mit Hartmetall - Anreißnadel

  • Mit gekröpfter Anreißnadel
  • Mit eckiger Messstange
  • Mit Skalierung
  • Ablesung 0,05 mm
  • Mit Reibrad
  • Mit stabilem Gussfuß

Zum Anreißen und Ablesen ab 0 mm.

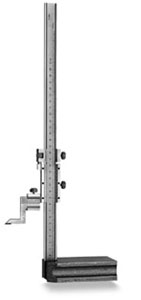

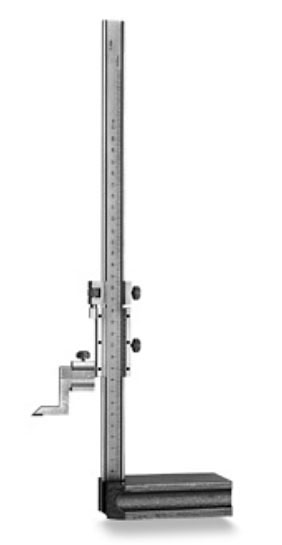

Höhenreißer analog mit Reibrad

Messbe-
reich mm
Führungs-
stange mm
Standfuß-
größe mm
Ausführung Preis
in €
Artikel-
Nr.
300 15 x 9 110 x 70 blankstahl-chrom 175,- 27449
500 15 x 9 110 x 70 blankstahl-chrom 306,- 27450
1.000 15 x 9 110 x 70 blankstahl-chrom 1.208,- 27451

Ersatz Anreißnadeln

Ersatz-Anreißnadel für Messbereiche Abm. Nadel in mm Preis in € Artikel-Nr.
300 14 x 11 50,- 27457
500 14 x 11 50,- 27458
1.000 14 x 11 115,- 27459

Höhenreißer mit und ohne Lupe

  • Messschiene aus Spezialstahl gefertigt, verchromt
  • Messschiene justierbar
  • Ablesung 0,02 mm
  • Ableseskala mattverchromt
  • Mit Feineinstellung
  • Hartmetall - Anreißnadel, auswechselbar
  • Standfuß aus Spezialguss, lackiert

Messbe-
reich mm
Führungs-
stange mm
Standfuß-
größe mm
mit Panorama Lupe Preis
in €
Artikel-
Nr.
0 - 300 20 x 6 110 x 65 x 32 77,- 12876
0 - 500 28 x 8 150 x 110 x 50 101,- 12877
0 - 300 20 x 6 110 x 65 x 32 X 103,- 12884
0 - 500 35 x 12 170 x 110 x 50 X 188,- 12878

Beschreibung Abmessung
mm
Preis
in €
Artikel-
Nr.
Ersatz HM-Anreisspitze 80 x 11 x 9 15,- 50309
Ersatz Panorama Lupe 8,- 12899

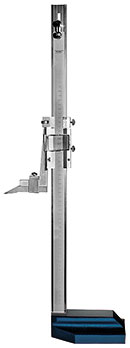

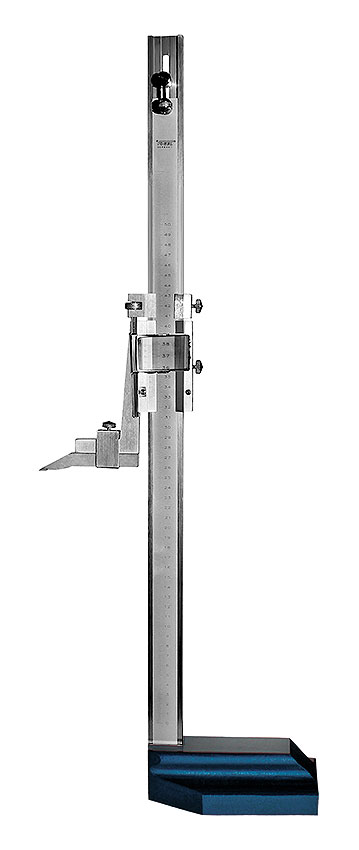

Höhenreißer analog mit Lupe

Mitutoyo Analog - Höhenreißer

  • Präzise und schnelle Ablesung durch
    mattverchromten Maßstab und Nonius
  • Maßstab gehärtet und geschliffen
  • Anreißnadel gekröpft und hart-
    metallbestückt
  • Mit Feineinstellung

Messbe-
reich mm
Ablesung
mm
Fehler-
grenzen mm
Preis
in €
Artikel-
Nr.
0 - 200 0,03 1,4 406,- 21339

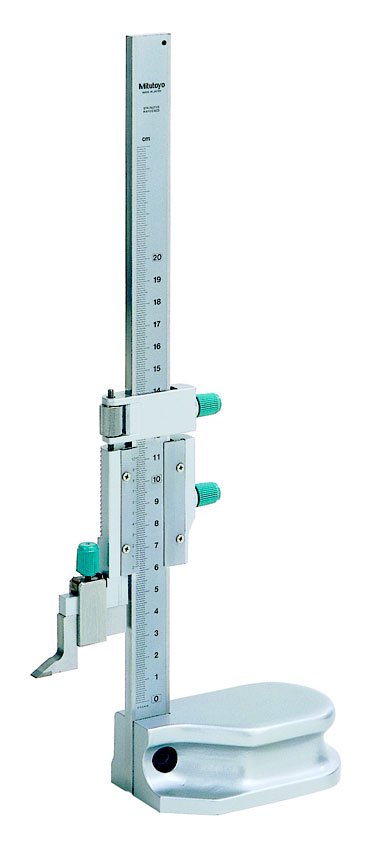

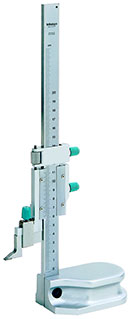

Mitutoyo Analog - Höhenreißer mit Feineinstellung

Parallel - Höhenreißer

  • Runde, verchromte Stange, ohne Maßeinteilung
  • Gehärtete Anreißnadel mit gerader und gebogener
    Spitze
  • Nadel ist dreh- und schwenkbar
  • Mit rundem, lackiertem Eisenfuß

Säulenhöhe mm Preis in € Artikel-Nr.
300 19,- 12907
500 29,- 12911

Parallel - Höhenreißer

Zubehör

Bezeichnung Preis
in €
Artikel-
Nr.
Gussfuß für Art.-Nr. 12907 11,- 12908
Gussfuß für Art.-Nr. 12911 17,- 12912
Gestänge für Art.-Nr. 12907 4,- 12909
Gestänge für Art.-Nr. 12911 5,- 12913
Anreißnadel mit Klemmung für Art.-Nr. 12907 8,- 12910
Anreißnadel mit Klemmung für Art.-Nr. 12911 11,- 12914

Ein analoger Höhenreißer ist ein Präzisionsmessgerät, das in der Fertigungsindustrie und in Werkstätten verwendet wird, um vertikale Abstände und Höhenmessungen an Werkstücken durchzuführen.


Hauptmerkmale und Funktionen eines analogen Höhenreißers:

Aufbau: Der Höhenreißer besteht aus einem stabilen Gestell oder einer Säule, die auf einer Grundplatte befestigt ist.

Messprinzip: Der analoge Höhenreißer basiert auf dem Schraubstockprinzip, bei dem eine Spindel durch Drehung entlang eines Gewindes nach oben oder unten bewegt wird.

Skala und Anzeige: Die Skala auf der Säule oder am Messgerät ist in Millimetern oder Zoll unterteilt und ermöglicht präzise Ablesungen.

Feinverstellung: Viele Höhenreißer verfügen über eine Feinverstellung, die es dem Benutzer ermöglicht, die Höhe präzise und genau einzustellen.

Feststellschraube: Eine Feststellschraube ermöglicht es, die Höheneinstellung zu fixieren, sobald die gewünschte Position erreicht ist.

Anwendungen: Höhenreißer werden in der Fertigung und Werkzeugmaschinenindustrie verwendet, um Höhenmessungen an Werkstücken durchzuführen, Bohrungen zu überprüfen oder Oberflächenhöhen einzustellen.

Robustheit und Haltbarkeit: Höhenreißer sind in der Regel robust und langlebig, um den Anforderungen in Werkstätten und industriellen Umgebungen standzuhalten.

Kalibrierung: Wie alle Präzisionsmessgeräte müssen auch analoge Höhenreißer regelmäßig kalibriert werden, um ihre Genauigkeit sicherzustellen.

Analoge Höhenreißer sind trotz des Aufkommens digitaler Messinstrumente immer noch weit verbreitet und werden für spezifische Anwendungen geschätzt, bei denen Präzision und Zuverlässigkeit gefragt sind.
