Messplatten aus Granit, Hartgestein

Messplatten aus Granit

Aus dunklem Naturhartgestein.
Die Präzisionsmessflächen werden in einem
Spezialverfahren nach DIN 867 diamantgeläppt.
Die Genauigkeiten liegen teilweise mehr als 50%
unter der DIN Norm.

Zu jeder Messplatte wird ein Prüfprotokoll erstellt und mitgeliefert.

Gegen einen Aufpreis kann auch ein DAkkS-Zertifikat erstellt werden.

Lieferung generell zuzüglich Transportverpackung und Frachtkosten.


Andere Geometrien, Größen, Güten oder Materialien,
T-Nutschienen, Stahlkugeleinsätze , Einzelstützen aus
Hartgestein auf Anfrage.


Passende Untergestelle für die Messplatten finden Sie
weiter unten.

Pflegemittel für Messplatten

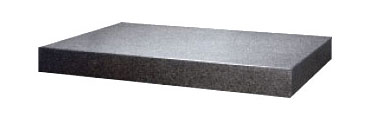

Messplatte aus Granit - Beispiel

Abmessung Gewicht
kg
Belastbar bis kg Eben-
heit μ
Güte "1"
Preis in €
250 x 250 x 50 10 80 12 150,-
400 x 250 x 50 15 100 14 173,-
400 x 400 x 50 24 120 14 210,-
500 x 400 x 90 54 130 15 470,-
600 x 500 x 100 90 200 16 602,-
630 x 400 x 70 53 130 16 503,-
630 x 630 x 70 83 150 16 652,-
800 x 600 x 120 173 800 18 862,-
1000 x 630 x 100 189 300 20 987,-
1000 x 600 x 140 252 250 20 1.073,-
1000 x 800 x 140 336 600 20 1.334,-
1000 x 1000 x 100 300 500 20 1.406,-
1000 x 1000 x 160 480 1000 20 1.688,-
1200 x 800 x 120 346 1100 20 1.454,-
1200 x 800 x 160 461 1200 22 1.636,-
1200 x 1000 x 160 576 1400 22 1.965,-
1500 x 1000 x 190 855 1500 25 2.584,-
1600 x 1000 x 160 768 1300 25 2.519,-
2000 x 1000 x 220 1320 1500 30 3.608,-

Belastbar
bis kg
Eben-
heit μ
Güte "0"
Preis in €
80 4 196,-
100 6 222,-
120 6 403,-
130 6 579,-
200 7 723,-
130 7 618,-
150 7 786,-
800 7 1.006,-
250 8 1.151,-
300 8 1.233,-
600 8 1.518,-
500 8 1.616,-
1000 8 1.898,-
1100 8 1.662,-
1200 9 1.841,-
1400 9 2.200,-
1500 10 2.858,-
1300 10 2.805,-
1500 12 3.944,-

Belastbar bis kg Eben-
heit μ
Güte "00"
Preis in €
40 3 242,-
50 3 270,-
60 3 314,-
65 3 688,-
100 3 845,-
65 3 734,-
75 3 921,-
400 4 1.151,-
150 4 1.314,-
250 4 1.392,-
300 4 1.703,-
250 4 1.826,-
500 4 2.108,-
500 5 1.864,-
600 5 2.045,-
700 5 2.435,-
750 5 3.130,-
650 5 3.090,-
750 6 4.280,-

Spann-T-Nutschienen aus Stahl, gefräst und mattverchromt,
für reine Spannfunktion, geschliffen auf 10H7/H8,12H7/H8,
14H7/H8, Geradheit ca. 10μ/m

Länge
mm
Preis in €
250 175,-
400 255,-
500 310,-
600 365,-
630 385,-
800 475,-
1000 585,-
1200 695,-
1500 859,-
1600 915,-
2000 1.133,-

Sonderlösungen

Sonderlösung Maschinengestell
Maschinengestell

Sonderlösung Maschinenbasis
Maschinenbasis

Sonderlösung Rundtisch mit T-Nutschienen
Rundtisch
mit T-Nutschienen

Sonderlösung Maschinenbasis 1
Maschinenbasis

Gewindeeinsätze für Messplatten M12, M10, M8, M6 oder M4 (inkl. Einbau): Preis auf Anfrage.

Untergestelle

Stabile Ausführung aus Vierkantrohr zusammengeschweißt. Brünierte Lagergarnituren mit Feingewinde,
inkl. zwei Beistellschrauben als Kippsicherung. Arbeitshöhe ca. 900 mm oder nach Kunden-
wunsch. Pulverbeschichtung RAL 7035 lichtgrau.




PREISE NUR AUF ANFRAGE

für Plattengröße
mm
Preis
in €
Artikel-
Nr.
400 x 400 x 50 0,- 28880
500 x 400 x 90 0,- 28881
600 x 500 x 100 0,- 28882
630 x 400 x 70 0,- 28883
630 x 630 x 70 0,- 28884
800 x 600 x 120 0,- 28885
1000 x 600 x 140 0,- 36853
1000 x 630 x 100 0,- 28886
1000 x 800 x 140 0,- 28887
1000 x 1000 x 100 0,- 28888
1000 x 1000 x 160 0,- 36854
1200 x 800 x 120 0,- 28889
1200 x 800 x 160 0,- 36855
1200 x 1000 x 160 0,- 28890
1500 x 1000 x 190 0,- 28891
1600 x 1000 x 160 0,- 28892
2000 x 1000 x 220 0,- 28893

Untergestell für Granitplatte aus Vierkantrohr

Einzelstützen aus Naturhartgestein (Granit)

  • Aus blauschwarzem Naturhartgestein
  • Mit brünierter Feingewinde-Lagergarnitur, höhenverstellbar
  • Flächen allseitig gesägt

Abmessungen
mm
Gewicht
Kg
Preis
in €
Artikel-
Nr.
200 x 200 x 300 36 0,- 28894
200 x 200 x 400 48 0,- 28895
200 x 200 x 500 60 0,- 28896
200 x 200 x 600 72 0,- 28897
200 x 200 x 700 84 0,- 28898

Einzelstütze für Hartgesteinplatte

Tischlagerung für Messplatten

Feingewindelagerung aus brüniertem Stahl für die problemlose
Aufstellung kleiner Messplatten auf Werkbänken.
Standfläche: ø 80 mm; verstellbar: 100 - 120 mm

Artikel Preis
in €
Artikel-
Nr.
Tischlagerung für Mess- und Kontrollplatte bis 1.000 x 630 mm, Standfläche ø 80 mm, Verstellbereich 100 - 120 mm, Auflage im Kugelgelenk 76,- 28879

Tischlagerung für Hartgesteinplatte

Messlineale bis 2000 mm

Aus feinkörnigem, schwarzen Naturhartgestein.
Die beiden schmalen Messflächen sind eben und parallel zueinander feinst justiert. Alle übrigen Flächen sind fein geschliffen, ohne Genauigkeit. Messbalken ab 750 mm Länge werden mit Handgriffen versehen.

Messlineal aus Hartgestein

Güte 0

Abm. (mm) Gen. μ Preis
in €
Artikel-
Nr.
500 x 50 x 90 6 629,- 28985
750 x 50 x 140 7 1.111,- 28986
1000 x 56 x 160 8 1.475,- 28987
1250 x 60 x 190 9 1.719,- 28988
1500 x 70 x 220 10 2.585,- 28989
1750 x 75 x 235 11 2.505,- 28990
2000 x 80 x 250 12 2.678,- 28991

Güte 00

Gen. μ Preis
in €
Artikel-
Nr.
3 635,- 28992
4 1.155,- 28993
4 1.591,- 28994
5 1.918,- 28995
5 2.787,- 28996
6 3.007,- 28997
6 3.212,- 28998

Winkelnormale 90°, Dreiecksform nach DIN 876

Aus feinkörnigem, schwarzem Naturhartgestein, frei von
Adern oder Prellern.
Die beiden Schenkel sind winklig feinst justiert.
Die Flächen sind nach DIN 876 fein geläppt.
Erleichterungsbohrungen nach Größe des Winkels.


Winkelnormal mit 90°  aus Hartgestein in Dreieckform nach DIN 876

Güte 0

Abm. (mm) Gen.
μ
Preis
in €
Artikel-
Nr.
200 x 150 x 50 9 0,- 29003
300 x 200 x 50 11 0,- 29004
400 x 250 x 60 13 0,- 29005
500 x 300 x 60 15 0,- 29006
600 x 400 x 70 17 0,- 29007
800 x 500 x 90 21 0,- 29008
1000 x 600 x 100 25 0,- 29009
1200 x 800 x 120 29 0,- 29010

Güte 00

Gen.
μ
Preis
in €
Artikel-
Nr.
4 0,- 29011
5 592,- 29012
6 0,- 29013
7 0,- 29014
8 0,- 29015
10 0,- 29016
12 0,- 29017
14 0,- 29018

Winkelnormale 90°, Rechteckform in Güte 00 und 000

Aus feinkörnigem, schwarzen Naturhartgestein, frei von Adern
oder Prellern.
Die beiden schmalen Außenflächen und die Standflächen sind
parallel und rechtwinklig feinst und verschleißfest justiert.
Die übrigen Flächen sind fein geschliffen.
Erleichterungsbohrungen nach Größe des Winkels.


Winkelnormal mit 90°  aus Hartgestein in Rechteckform in Güte 00

Güte 00

Abm. (mm) Gen.
μ
Preis
in €
Artikel-
Nr.
160 x 110 x 400 6 0,- 29019
200 x 100 x 500 7 0,- 29020
180 x 140 x 600 8 0,- 29021
230 x 120 x 700 9 0,- 29022
260 x 130 x 800 10 0,- 29023
270 x 140 x 900 11 0,- 29024
290 x 160 x 1000 12 0,- 29025

Güte 000

Gen.
μ
Preis
in €
Artikel-
Nr.
3 0,- 29026
4 0,- 29027
4 0,- 29028
5 0,- 29029
5 0,- 29030
6 0,- 29031
6 0,- 29032

Messplatten aus Granit sind hochpräzise gefertigte Platten, die in der Fertigungs- und Messtechnik verwendet werden, um flache, ebene und stabile Oberflächen zur Messung und Überprüfung von Werkstücken bereitzustellen. Diese Platten bestehen aus Hartgestein, der in der Regel Granit oder Marmor ist, da diese Materialien eine ausgezeichnete Stabilität und Beständigkeit gegenüber Verschleiß und Verformung bieten.


Merkmale und Funktionen von Messplatten aus Granit/Hartgestein:

Material: Die Platten bestehen aus hochwertigem, natürlichem Hartgestein, wobei Granit und Marmor die gebräuchlichsten Materialien sind. Diese Steine sind sehr dicht und weisen eine geringe Porosität auf, was sie besonders stabil und langlebig macht.

Planheit und Parallelität: Messplatten aus Hartgestein werden aufgrund ihrer extremen Planheit und Parallelität ausgewählt. Die Oberflächen sind in der Regel auf den Mikrometer genau bearbeitet, um sicherzustellen, dass sie eben und parallel zur gewünschten Genauigkeit sind.

Stabilität und Steifigkeit: Hartgesteinplatten sind äußerst stabil und steif, was bedeutet, dass sie sich unter Belastung nicht verformen. Diese Eigenschaft ist entscheidend, um genaue Messungen durchzuführen und die Wiederholgenauigkeit sicherzustellen.

Wärme- und Feuchtigkeitsbeständigkeit: Hartgestein ist thermisch stabil und unempfindlich gegenüber Temperaturschwankungen. Es ist auch weniger anfällig für Feuchtigkeit und Verwitterung im Vergleich zu anderen Materialien.

Verwendung: Die Platten werden in der Messtechnik, der Qualitätssicherung und der Fertigung eingesetzt, um Werkstücke und Messinstrumente zu überprüfen, zu kalibrieren und zu kalibrieren. Sie dienen als Referenzoberflächen für Messgeräte wie Messschieber, Mikrometer und Koordinatenmessmaschinen.

Pflege und Wartung: Messplatten aus Hartgestein erfordern regelmäßige Pflege, um ihre Genauigkeit zu erhalten. Dies kann das Reinigen, die Vermeidung von Beschädigungen und das gelegentliche Überprüfen auf Abnutzung oder Verformung einschließen.
