Messplatten aus Hartgestein (Granit)

Messplatten, Kontrollplatten aus dunklem Naturhartgestein

Aus dunklem Naturhartgestein.
Die Präzisionsmessflächen werden in einem
Spezialverfahren nach DIN 867 diamantgeläppt.
Die Genauigkeiten liegen teilweise mehr als 50%
unter der DIN Norm.

Zu jeder Messplatte wird ein Prüfprotokoll erstellt und mitgeliefert.

Gegen einen Aufpreis kann auch ein DAkkS-Zertifikat erstellt werden.

Lieferung generell zuzüglich Transportverpackung und Frachtkosten.


Andere Geometrien, Größen, Güten oder Materialien,
T-Nutschienen, Stahlkugeleinsätze , Einzelstützen aus
Hartgestein auf Anfrage.


Passende Untergestelle für die Messplatten finden Sie
weiter unten.

Pflegemittel für Messplatten

Messplatten aus Hartgestein - Beispiel

Abmessung Gewicht
kg
Belastbar bis kg Eben-
heit μ
Güte "1"
Preis in €
250 x 250 x 50 10 80 12 130,-
400 x 250 x 50 15 100 14 204,-
400 x 400 x 50 24 120 14 258,-
500 x 400 x 90 54 130 15 395,-
600 x 500 x 100 90 200 16 505,-
630 x 400 x 70 53 130 16 519,-
630 x 630 x 70 83 150 16 545,-
800 x 600 x 120 173 800 18 732,-
1000 x 630 x 100 189 300 20 948,-
1000 x 600 x 140 252 250 20 895,-
1000 x 800 x 140 336 600 20 1.188,-
1000 x 1000 x 100 300 500 20 1.296,-
1000 x 1000 x 160 480 1000 20 1.440,-
1200 x 800 x 120 346 1100 20 1.555,-
1200 x 800 x 160 461 1200 22 1.569,-
1200 x 1000 x 160 576 1400 22 1.944,-
1500 x 1000 x 190 855 1500 25 2.155,-
1600 x 1000 x 160 768 1300 25 2.210,-
2000 x 1000 x 220 1320 1500 30 3.009,-

Belastbar
bis kg
Eben-
heit μ
Güte "0"
Preis in €
80 4 165,-
100 6 225,-
120 6 300,-
130 6 485,-
200 7 605,-
130 7 635,-
150 7 655,-
800 7 839,-
250 8 1.039,-
300 8 1.029,-
600 8 1.265,-
500 8 1.349,-
1000 8 1.585,-
1100 8 1.645,-
1200 9 1.734,-
1400 9 2.203,-
1500 10 2.405,-
1300 10 2.439,-
1500 12 3.289,-

Belastbar bis kg Eben-
heit μ
Güte "00"
Preis in €
40 3 205,-
50 3 259,-
60 3 394,-
65 3 575,-
100 3 705,-
65 3 747,-
75 3 769,-
400 4 959,-
150 4 1.175,-
250 4 1.160,-
300 4 1.419,-
250 4 1.525,-
500 4 1.759,-
500 5 1.765,-
600 5 1.774,-
700 5 2.329,-
750 5 2.649,-
650 5 2.679,-
750 6 3.569,-

Spann-T-Nutschienen aus Stahl, gefräst und mattverchromt,
für reine Spannfunktion, geschliffen auf 10H7/H8,12H7/H8,
14H7/H8, Geradheit ca. 10μ/m

Länge
mm
Preis in €
250 175,-
400 255,-
500 310,-
600 365,-
630 385,-
800 475,-
1000 585,-
1200 695,-
1500 859,-
1600 915,-
2000 1.133,-

Sonderlösungen

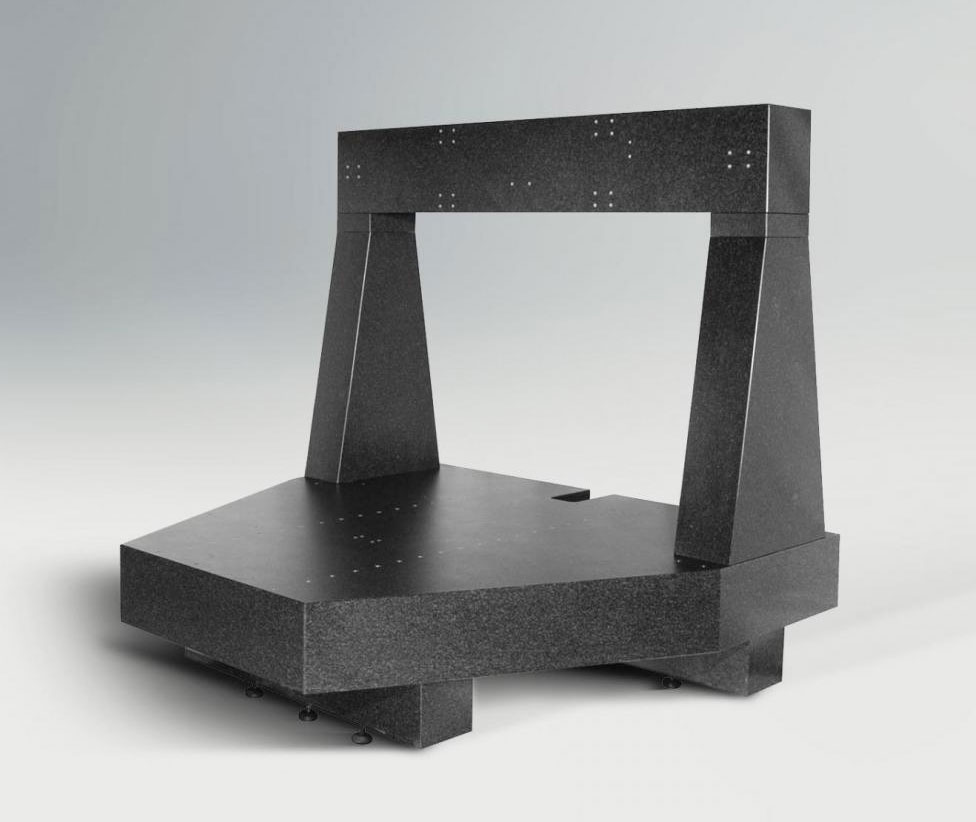

Sonderlösung Maschinengestell
Maschinengestell

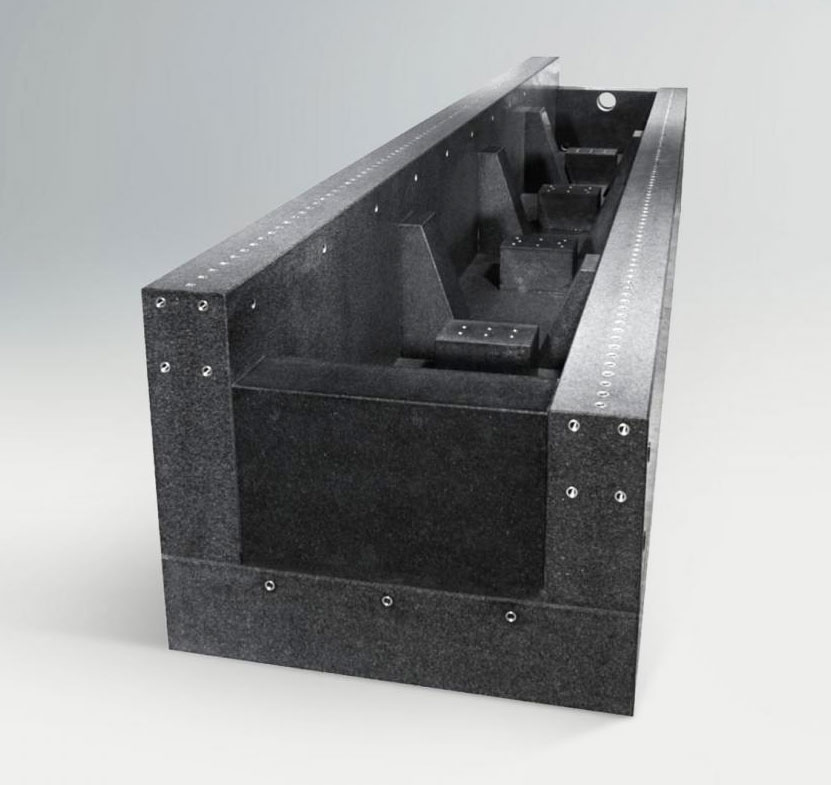

Sonderlösung Maschinenbasis
Maschinenbasis

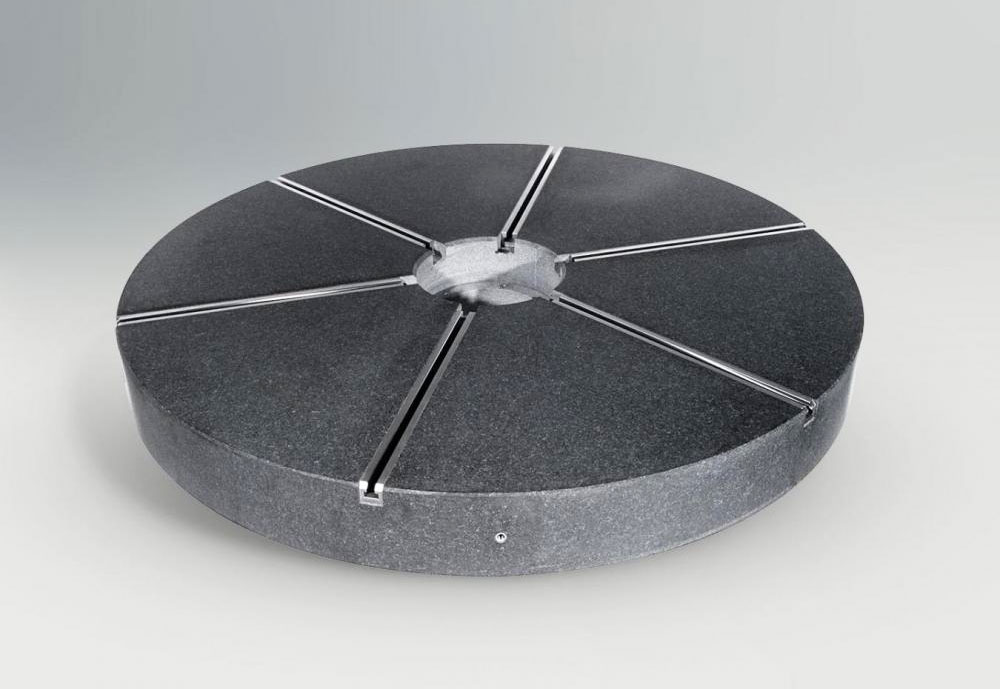

Sonderlösung Rundtisch mit T-Nutschienen
Rundtisch
mit T-Nutschienen

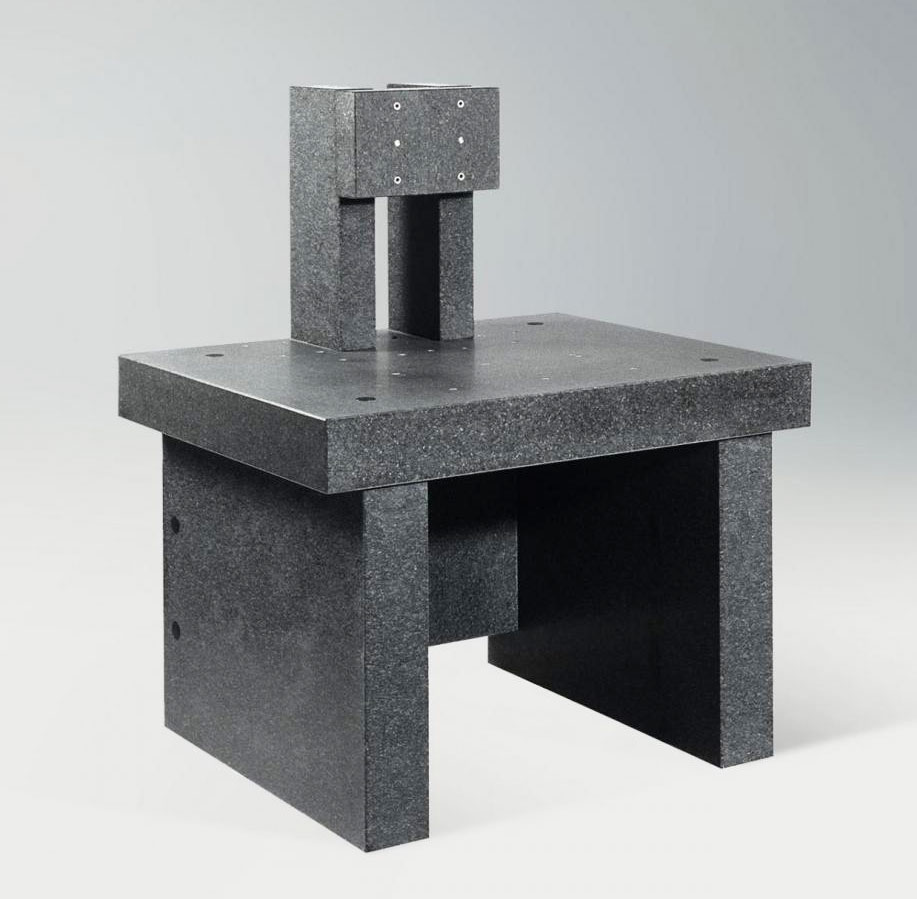

Sonderlösung Maschinenbasis 1
Maschinenbasis

Gewindeeinsätze für Messplatten M12, M10, M8, M6 oder M4 (inkl. Einbau): Preis auf Anfrage.

Untergestelle für Messplatten

Stabile Ausführung aus Vierkantrohr zusammengeschweißt. Brünierte Lagergarnituren mit Feingewinde,
inkl. zwei Beistellschrauben als Kippsicherung. Arbeitshöhe ca. 900 mm oder nach Kunden-
wunsch. Pulverbeschichtung RAL 7035 lichtgrau.

für Plattengröße
mm
Preis
in €
Artikel-
Nr.
400 x 400 x 50 305,- 28880
500 x 400 x 90 311,- 28881
600 x 500 x 100 315,- 28882
630 x 400 x 70 319,- 28883
630 x 630 x 70 329,- 28884
800 x 600 x 120 335,- 28885
1000 x 600 x 140 355,- 36853
1000 x 630 x 100 365,- 28886
1000 x 800 x 140 379,- 28887
1000 x 1000 x 100 381,- 28888
1000 x 1000 x 160 381,- 36854
1200 x 800 x 120 385,- 28889
1200 x 800 x 160 385,- 36855
1200 x 1000 x 160 387,- 28890
1500 x 1000 x 190 387,- 28891
1600 x 1000 x 160 389,- 28892
2000 x 1000 x 220 405,- 28893

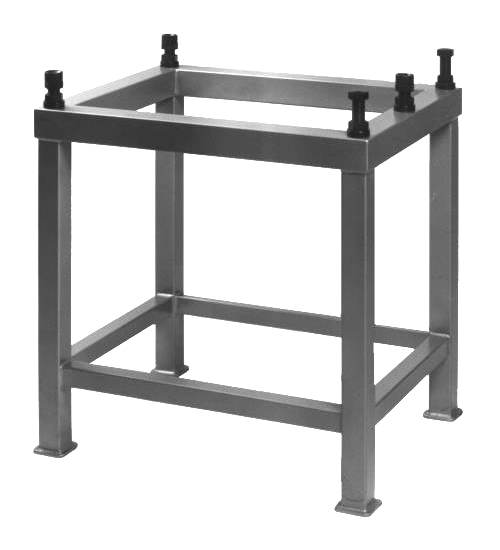

Untergestell für Granitplatte aus Vierkantrohr

Einzelstützen aus Naturhartgestein (Granit)

  • Aus blauschwarzem Naturhartgestein
  • Mit brünierter Feingewinde-Lagergarnitur, höhenverstellbar
  • Flächen allseitig gesägt

Abmessungen
mm
Gewicht
Kg
Preis
in €
Artikel-
Nr.
200 x 200 x 300 36 135,- 28894
200 x 200 x 400 48 149,- 28895
200 x 200 x 500 60 165,- 28896
200 x 200 x 600 72 179,- 28897
200 x 200 x 700 84 195,- 28898

Einzelstütze für Hartgesteinplatte

Tischlagerung für Hartgesteinplatte

Feingewindelagerung aus brüniertem Stahl für die problemlose Aufstellung kleiner Messplatten auf Werkbänken, Standfläche: ø 80 mm; verstellbar: 100 - 120 mm

Artikel Preis
in €
Artikel-
Nr.
Tischlagerung für Mess- und Kontrollplatte bis 1.000 x 630 mm, Standfläche ø 80 mm, Verstellbereich 100 - 120 mm, Auflage im Kugelgelenk 35,- 28879

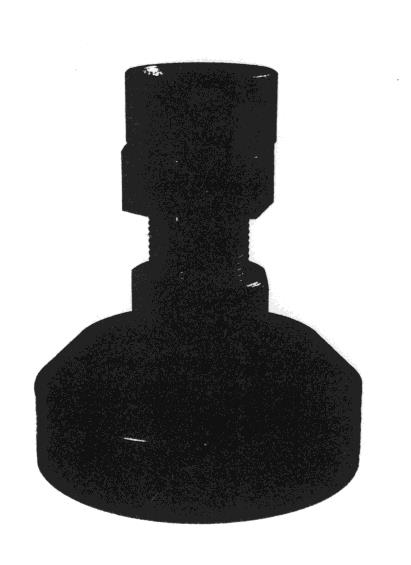

Tischlagerung für Hartgesteinplatte

Messlineale aus feinkörnigem, schwarzen Naturhartgestein

Die beiden schmalen Messflächen sind eben und parallel zueinander feinst justiert. Alle übrigen Flächen sind fein geschliffen, ohne Genauigkeit. Messbalken ab 750 mm Länge werden mit Handgriffen versehen.

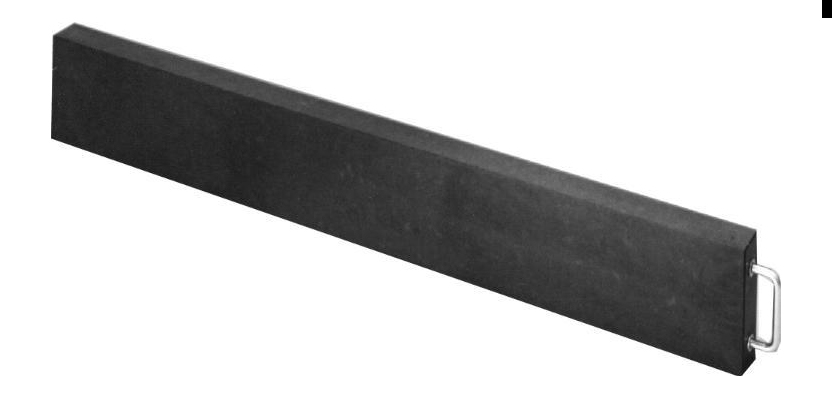

Messlineal aus Hartgestein

Güte 0

Abm. (mm) Gen. μ Preis
in €
Artikel-
Nr.
500 x 50 x 90 6 460,- 28985
750 x 50 x 140 7 835,- 28986
1000 x 56 x 160 8 1.155,- 28987
1250 x 60 x 190 9 1.389,- 28988
1500 x 70 x 220 10 2.020,- 28989
1750 x 75 x 235 11 2.179,- 28990
2000 x 80 x 250 12 2.329,- 28991

Güte 00

Gen. μ Preis
in €
Artikel-
Nr.
3 555,- 28992
4 1.005,- 28993
4 1.385,- 28994
5 1.669,- 28995
5 2.425,- 28996
6 2.615,- 28997
6 2.795,- 28998

Winkelnormale 90°, Dreiecksform nach DIN 876

Aus feinkörnigem, schwarzem Naturhartgestein, frei von
Adern oder Prellern.
Die beiden Schenkel sind winklig feinst justiert.
Die Flächen sind nach DIN 876 fein geläppt.
Erleichterungsbohrungen nach Größe des Winkels.

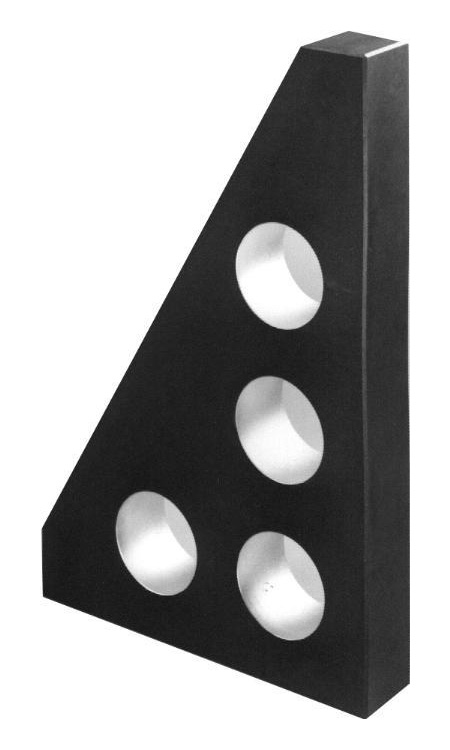

Winkelnormal mit 90°  aus Hartgestein in Dreieckform nach DIN 876

Güte 0

Abm. (mm) Gen.
μ
Preis
in €
Artikel-
Nr.
200 x 150 x 50 9 189,- 29003
300 x 200 x 50 11 300,- 29004
400 x 250 x 60 13 400,- 29005
500 x 300 x 60 15 505,- 29006
600 x 400 x 70 17 790,- 29007
800 x 500 x 90 21 1.285,- 29008
1000 x 600 x 100 25 2.185,- 29009
1200 x 800 x 120 29 2.985,- 29010

Güte 00

Gen.
μ
Preis
in €
Artikel-
Nr.
4 210,- 29011
5 319,- 29012
6 445,- 29013
7 560,- 29014
8 880,- 29015
10 1.429,- 29016
12 2.429,- 29017
14 3.319,- 29018

Winkelnormale 90°, Rechteckform in Güte 00 und 000

Aus feinkörnigem, schwarzen Naturhartgestein, frei von Adern
oder Prellern.
Die beiden schmalen Außenflächen und die Standflächen sind
parallel und rechtwinklig feinst und verschleißfest justiert.
Die übrigen Flächen sind fein geschliffen.
Erleichterungsbohrungen nach Größe des Winkels.

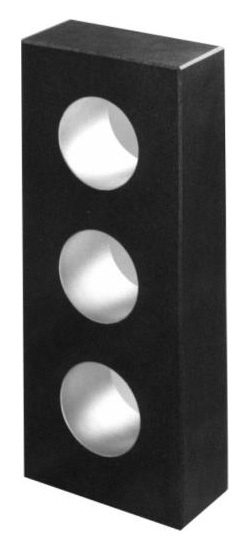

Winkelnormal mit 90°  aus Hartgestein in Rechteckform in Güte 00

Güte 00

Abm. (mm) Gen.
μ
Preis
in €
Artikel-
Nr.
160 x 110 x 400 6 699,- 29019
200 x 100 x 500 7 1.215,- 29020
180 x 140 x 600 8 1.375,- 29021
230 x 120 x 700 9 1.535,- 29022
260 x 130 x 800 10 1.780,- 29023
270 x 140 x 900 11 2.020,- 29024
290 x 160 x 1000 12 2.750,- 29025

Güte 000

Gen.
μ
Preis
in €
Artikel-
Nr.
3 1.075,- 29026
4 1.580,- 29027
4 1.680,- 29028
5 1.940,- 29029
5 2.110,- 29030
6 2.400,- 29031
6 3.229,- 29032
