Parallelunterlagen, Aufspannwinkel

Parallelunterlagen aus Spezialstahl

  • Paarweise, fein geschliffen
    und gehärtet
  • Parallelität 0,01 mm
  • Toleranz ±0,005 mm
  • Lieferung im Holzkasten

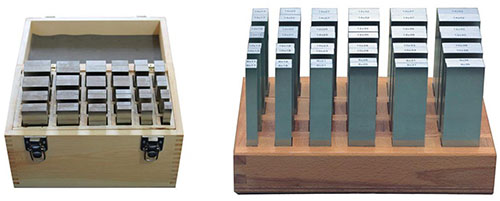

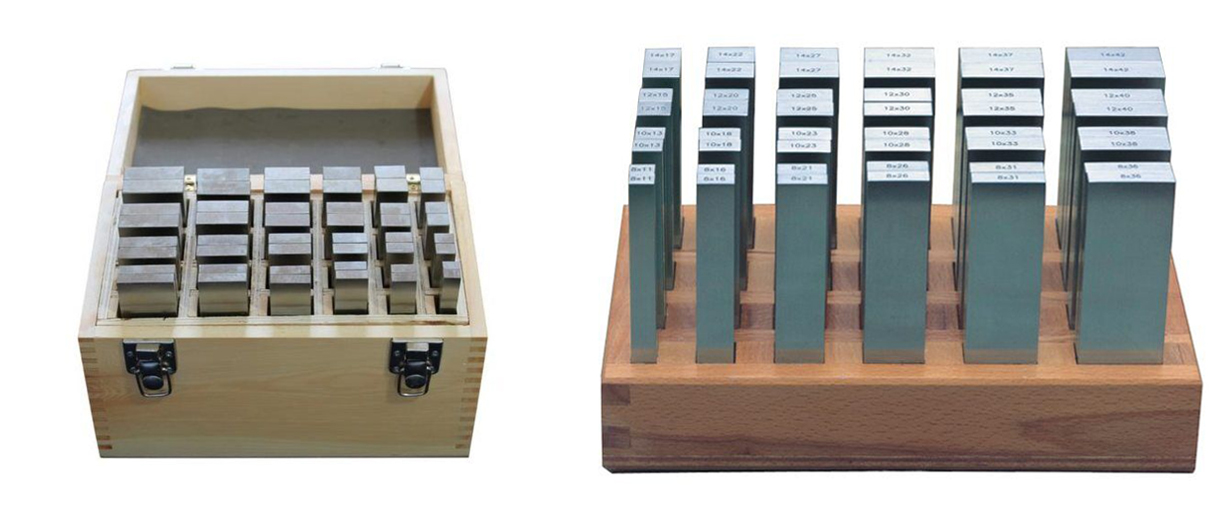

Parallelunterlagen aus Spezialstahl

Länge
mm
Paare im Satz Inhalt
in mm
Abmessungen in mm Bereich
in mm
Preis
in €
Artikel-
Nr.
100 20 2 x 5
bis
6 x 24
2x5 / 3x6 / 4x7 / 5x8 / 6x9 / 2x10
3x11 / 4x12 / 5x13 / 6x14 / 2x15
3x16 / 4x17 / 5x18 / 6x19 / 2x20
3x21 / 4x22 / 5x23 / 6x24
2 - 24 215,- 36640
125 24 8 x 11
bis
14 x 42
8x11 / 10x13 / 12x15 / 14x17
8x16 / 10x18 / 12x20 / 14x22
8x21 / 10x23 / 12x25 / 14x27
8x26 / 10x28 / 12x30 / 14x32
8x31 / 10x33 / 12x35 / 14x37
8x36 / 10x38 / 12x40 / 14x42
8 - 42 259,- 9007
150 24 8 x 11
bis
14 x 42
8x11 / 10x13 / 12x15 / 14x17
8x16 / 10x18 / 12x20 / 14x22
8x21 / 10x23 / 12x25 / 14x27
8x26 / 10x28 / 12x30 / 14x32
8x31 / 10x33 / 12x35 / 14x37
8x36 / 10x38 / 12x40 / 14x42
8 - 42 314,- 35733

Parallelunterlagen, paarweise geschliffen

  • HRC 58-60
  • Genauigkeit 0,01 mm
  • Höhentoleranz 0,005

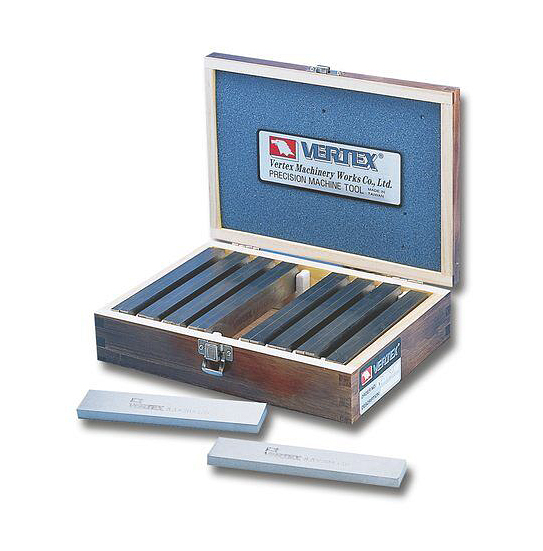

Parallelunterlagen paarweise geschliffen

Länge
mm
Breite
mm
Anzahl
Paare
Abmessun-
gen mm
Preis
in €
Artikel-
Nr.
150 8,5 9 14-16-20-24-30-32-36-40-44 120,- 9008
150 10 14 14-16-18-20-22-24-26-28-30-
32-35-40-45-50
186,- 9009
150 8 18 16-18-20-22-24-26-28-30-32-
34-36-38-40-42-44-46-48-50
545,- 36676

Parallelunterlagen, Höhentoleranz 5 μ

  • Gehärtet und geschliffen
  • Genauigkeit 0,01 mm
  • Höhentoleranz 0,005 mm

Länge
mm
Breite
mm
Anzahl
Paare
Abmessun-
gen mm
Preis
in €
Artikel-
Nr.
150 3 10 13-16-19-22-25-28-31-35-38-41 135,- 36677
150 6 9 19-22-25--28-31-35-38-41-44 237,- 36678
200 - 4 8x24 / 12x36 / 22x40 / 31x15 219,- 36679
150 13 4 25-31-38-44 135,- 36680

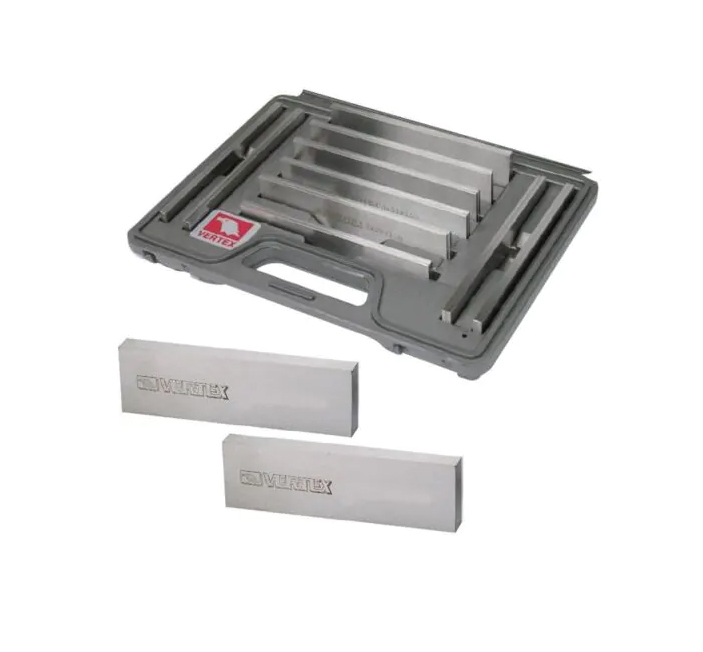

Parallelunterlagen Artikel-Nr. 36677
36677

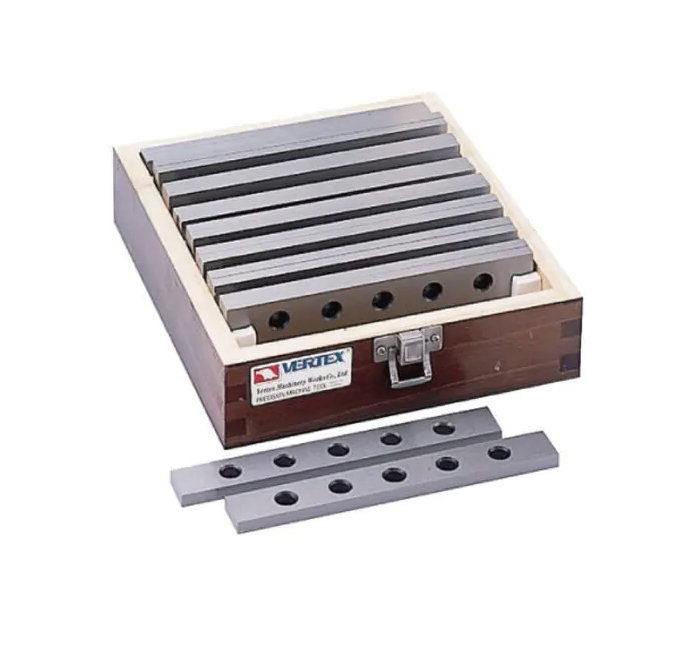

Parallelunterlagen Artikel-Nr. 36678
36678

Parallelunterlagen Artikel-Nr. 36679

36679

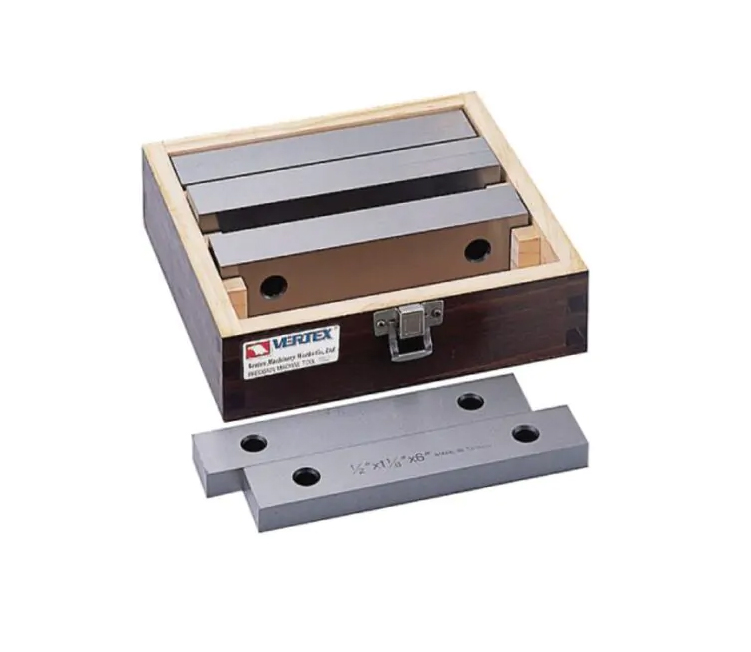

Parallelunterlagen 36680
36680

Parallelunterlagen

  • Paarweise geschliffen
  • Härte HRC 50°-60°
  • Höhen-, Breitentoleranz ±0,01 mm
  • Längentoleranz ±0,5 mm
  • Genauigkeit 0,01 mm

Abmessun-
gen mm
Preis
in €
Artikel-
Nr.
5x16x100
6x18x100
8x24x100
10x30x100
12x36x150
14x48x150
18x60x150
22x62x150
226,- 36681

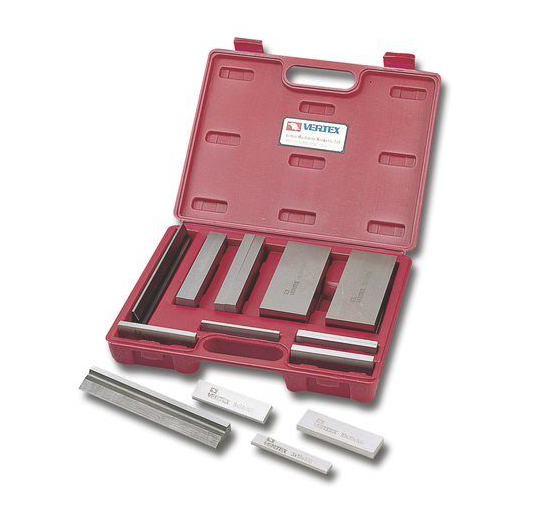

Parallelunterlagen Artikel-Nr. 36681

Parallelunterlagen, paarweise

  • Paarweise geschliffen
  • Härte HRC 50°-60°
  • Höhentoleranz 0,005 mm
  • Genauigkeit 0,01 mm

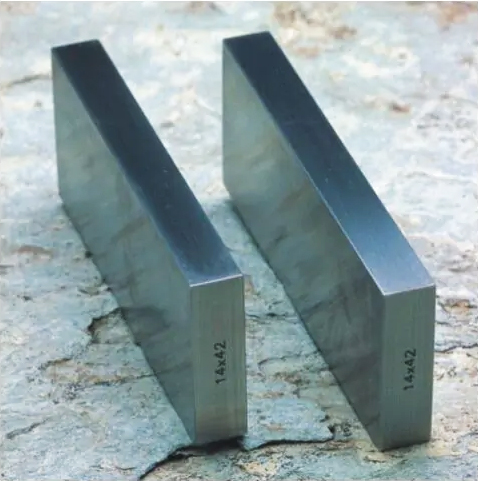

Parallelunterlagen, paarweise Artikel-Nr. 36682

Abmessun-
gen mm
Preis
in €
Artikel-
Nr.
2 x 5 x 100 42,- 36682
2 x 10 x 100 43,- 36683
2 x 15 x 100 44,- 36684
2 x 20 x 100 48,- 36685
3 x 6 x 100 43,- 36686
3 x 11 x 100 44,- 36687
3 x 16 x 100 45,- 36688
3 x 21 x 100 49,- 36689
4 x 7 x 100 36,- 36690
4 x 12 x 100 37,- 36691
4 x 17 x 100 38,- 36692
4 x 22 x 100 42,- 36693
5 x 8 x 100 36,- 36694
5 x 13 x 100 37,- 36695
5 x 18 x 100 41,- 36696
5 x 23 x 100 46,- 36697
6 x 9 x 100 38,- 36698
6 x 14 x 100 40,- 36699
6 x 19 x 100 44,- 36700
6 x 24 x 100 50,- 36701
8 x 11 x 125 40,- 36702
8 x 16 x 125 41,- 36703

Abmessun-
gen mm
Preis
in €
Artikel-
Nr.
8 x 21 x 125 44,- 36704
8 x 26 x 125 46,- 36705
8 x 31 x 125 49,- 36706
8 x 36 x 125 51,- 36707
10 x 13 x 125 43,- 36708
10 x 18 x 125 45,- 36709
10 x 23 x 125 48,- 36710
10 x 28 x 125 51,- 36711
10 x 33 x 125 52,- 36712
10 x 38 x 125 55,- 36713
12 x 15 x 125 45,- 36714
12 x 20 x 125 49,- 36715
12 x 25 x 125 51,- 36716
12 x 30 x 125 53,- 36717
12 x 35 x 125 56,- 36718
12 x 40 x 125 58,- 36719
14 x 17 x 125 49,- 36720
14 x 22 x 125 51,- 36721
14 x 27 x 125 53,- 36722
14 x 32 x 125 56,- 36723
14 x 42 x 125 61,- 36725
8 x 11 x 150 44,- 36726

Abmessun-
gen mm
Preis
in €
Artikel-
Nr.
8 x 16 x 150 46,- 36727
8 x 21 x 150 49,- 36728
8 x 26 x 150 51,- 36729
8 x 31 x 150 55,- 36730
10 x 13 x 150 45,- 36732
10 x 18 x 150 51,- 36733
10 x 23 x 150 53,- 36734
10 x 28 x 150 56,- 36735
10 x 33 x 150 59,- 36736
10 x 38 x 150 63,- 36737
12 x 15 x 150 52,- 36738
12 x 20 x 150 55,- 36739
12 x 25 x 150 57,- 36740
12 x 30 x 150 60,- 36741
12 x 35 x 150 52,- 36742
12 x 40 x 150 66,- 36743
14 x 17 x 150 56,- 36744
14 x 27 x 150 61,- 36746
14 x 32 x 150 64,- 36747
14 x 37 x 150 67,- 36748
14 x 42 x 150 69,- 36749

Aufspannwinkel mit Spannschlitzen oder T-Nuten

nach DIN 876

  • Aus dichtem Sonderguss mit hoher Ver-
    schleißfestigkeit
  • Ebenheit nach DIN 876
  • Winkelgenauigkeit nach DIN 876
  • Die Seitenflächen sind sauber gefräst
    und die T-Nuten werden in der
    Passung H12 eingearbeit

Lieferung ab Werk ausschließlich Verpackung.

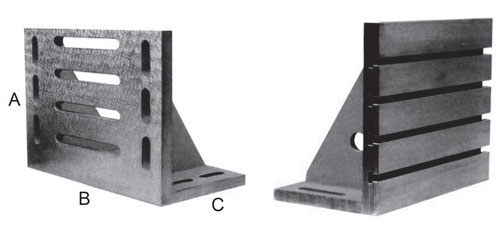

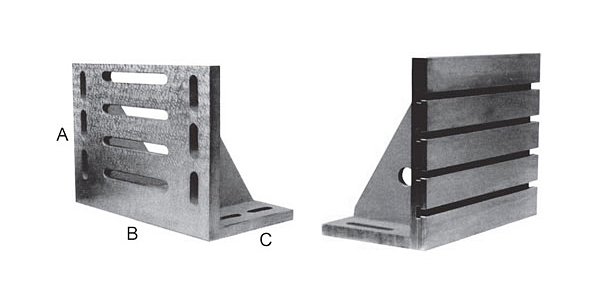

Aufspannwinkel mit Schlitzen, T-Nuten

Aufspannwinkel mit Spannschlitzen

Abmessungen
B x A x C
mm
Schlitz-
breite mm
Gewicht
Kg
Preis in

Güte 1
150x100x 75 14 3 214,-
200x150x100 15 6 327,-
275x200x150 17 12 588,-
300x250x150 17 16 694,-
400x300x225 20 38 1.239,-
500x400x300 26 75 2.020,-
600x500x350 24 146 3.272,-
700x520x390 24 156 3.767,-
800x600x450 24 220 -
1000x800x600 30 431 -
1200x1000x700 30 850 -
1500x1250x900 30 1370 -

Preis in

Güte 3
142,-
197,-
352,-
406,-
837,-
1.332,-
2.371,-
2.753,-
-
-
-
-

Ab 800 x 600 x 450 mm Preise auf Anfrage

Aufspannwinkel mit T-Nuten

Abmessungen
B x A x C
mm
Schlitz-
breite mm
Gewicht
Kg
Preis in

Güte 1
150x100x 75 10 5 299,-
200x150x100 12 12 446,-
300x250x150 12 32 1.078,-
400x300x225 18 58 1.528,-
500x400x300 18 115 2.650,-
600x500x350 18 180 6.240,-
700x520x390 22 160 10.031,-
800x600x450 22 350 -
1000x800x600 22 605 -
1200x1000x700 22 1250 -
1500x1250x900 22 2200 -

Preis in

Güte 3
247,-
336,-
738,-
1.112,-
1.875,-
3.370,-
4.507,-
-
-
-
-

Ab 600 x 500 x 350 Preis auf Anfrage.

Parallelunterlagen sind Werkzeugzubehör, das in der Metallverarbeitung und Maschinenbauindustrie weit verbreitet ist. Sie dienen dazu, Werkstücke beim Spannen in einer Maschine, wie einer Fräsmaschine oder einer Bohrmaschine, in einer präzisen und parallel ausgerichteten Position zu halten. Diese Präzision ist entscheidend, um genaue und wiederholbare Bearbeitungen an den Werkstücken durchzuführen.


Einige wichtige Merkmale von Parallelunterlagen:

Form und Material: Parallelunterlagen sind in der Regel flache, rechteckige Platten oder Blöcke aus gehärtetem Stahl oder Gusseisen. Sie sind in verschiedenen Größen und Dicken erhältlich, um den Anforderungen unterschiedlicher Werkstücke gerecht zu werden.

Präzision: Die Oberflächen der Parallelunterlagen sind extrem präzise bearbeitet, um eine genaue Parallelität zu gewährleisten. Dies ist wichtig, um sicherzustellen, dass die Werkstücke korrekt ausgerichtet und fixiert werden können.

Verwendung: Parallelunterlagen werden normalerweise in Kombination mit Schraubstöcken, Spannplatten oder Aufspannvorrichtungen verwendet. Sie werden zwischen dem Werkstück und der Spannvorrichtung platziert, um sicherzustellen, dass das Werkstück parallel zur Maschinenbewegung ausgerichtet ist.

Variationen: Es gibt verschiedene Arten von Parallelunterlagen, darunter Standard-Parallelunterlagen, Flach-Parallelunterlagen, Prismen-Parallelunterlagen und V-Parallelunterlagen. Jede Art hat spezielle Anwendungen und Eigenschaften, die sich je nach den Anforderungen des Projekts unterscheiden.

Justierbarkeit: In einigen Fällen sind Parallelunterlagen justierbar, was es ermöglicht, feine Anpassungen an der Werkstückposition vorzunehmen, um eine noch genauere Bearbeitung zu erreichen.

Die Verwendung von Parallelunterlagen trägt dazu bei, die Qualität und Präzision von Bearbeitungsprozessen in der Metallverarbeitung zu verbessern und reduziert die Wahrscheinlichkeit von Fehlern und Ausschuss. Sie sind ein unverzichtbares Werkzeug für die Herstellung von präzisen Bauteilen in der Industrie.
